机架式UPS电源-R系列 10-20kVA
机架式UPS电源-R系列 10-20kVA
机架式UPS电源-R系列 10-20kVA UPS双转换纯在线式架构，电池市电供电模式切换的零转换时间，支持定频输出，有效保证负载供电可靠性;采用先进DSP数字化控制技术，提供稳定可靠正弦波供电
Model | 3E10KRS | 3E15KRS | 3E20KRS | |
额定功率 | VA/W | 10kVA/9kW | 15kVA/13.5kW | 20kVA/18kW |
机器架构 | 双转换在线式UPS | |||
输入输出相数 | 三相输入/单相输出 | |||
输入 | 输入线数 | 单相两线(L,N)+保护地 或 三相四线(L1,L2,L3,N)+保护地 | ||
输入电压范围 | 单相零火相电压: 90~300VAC / 三相线电压: 150~500VAC | |||
输入频率范围 | 40Hz-70Hz | |||
输入功率因素 | ≥0.9 | |||
输出 | 输出线数 | 单相两线（L,N)+保护地 | ||
额定电压 | 208/220/230/240VAC | |||
输出电压精度 | ±1% | |||
输出频率 | 50/60±4Hz(锁相模式) 50/60Hz±0.1%(定频模式) | |||
输出波形 | 纯正弦波 | |||
输出失真度 (THDV%) | <2%(线性负载) | |||
<6%(非线性负载) | ||||
过载能力 | 市电模式，电池模式（240VDC) : 10分钟@105%~125%额定负载 30秒@126%~150%额定负载 0.5秒@>150%额定负载 | |||
电池模式（192VDC) : 10秒@102%~110%额定负载 0.5秒@>110%额定负载 | ||||
效率 | 市电模式 | 94% | ||
电池模式 | 192VDC: 92% / 240VDC: 93% | |||
电池及 充电器 | 电池电压/数量 | 192/240VDC 16/20节(外部) | ||
充电电流 | 长效机(电池外置）:4A 可定制10A | |||
人机界面 | LCD 显示屏 | 显示输入输出电压电压，频率，负载百分比，工作模式，机器状态 | ||
通讯接口 | 标配RS232, 以太网卡 | |||
选配件 | USB, MODBUS | |||
环境参数 | 工作温度范围 | 0~40oC | ||
工作湿度范围 | 0-98%（不结露） | |||
噪声 | <55dB @ 1 meters | |||
物理外观 | 尺寸 | 3E10KR(S)机架式：3U 438(宽）x132（高）x530（深）MM 3E15KRS/20KRS机架式：4U 438(宽）x176（高）x530（深）MM | ||
结构外观
前面板
3E10KR(S)机架式UPS--3U机架式UPS前面板

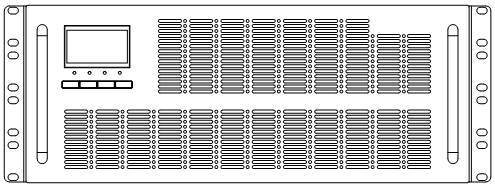

3E15KSR/20KRS 4U机架式UPS前面板
后面板

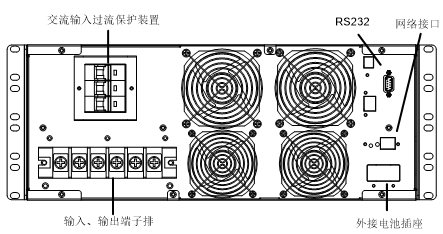

3E15/20KRS 机架式UPS 后面板示意图
注释：
① 其他电池配置可定制， 详情请洽销售代表
② 含面板尺寸， 不同款式面板长度略有差异
③ 其他外形结构，输入输出插座插头配置可定制，详情请洽销售代表
④ 技术参数指标差异化可定制，详情请洽销售代表
零切换时间
双转换纯在线式架构，电池市电供电模式切换的零转换时间，支持定频输出，有效保证负载供电可靠性
采用DSP数字控制
采用先进DSP数字化控制技术，提供稳定可靠正弦波供电
三电平逆变技术
高效节能，失真度更小，带载能力更强，适应各种复杂类型负载
三入单出/单入单出兼容
灵活适应用户现场配电条件
超宽输入电压频率范围
可承受90V~300V（单相相电压）/150V~500V(三相线电压）极宽输入电压，及40~70Hz输入频率范围，兼容恶劣电力环境，减少电池放电次数，提高电池备用时间及使用寿命
强带载能力
输出功率因素达0.9，125%额定功率10分钟过载能力， 可输出200/208/220/230/240Vac 50/60Hz,广泛适应各种电压频率制式设备
可搭配发电机使用
输入电压与频率范围广，能有效隔离发电机产生的不良电力，为负载提供纯净、安全、稳定的电源
支持智能监控
全面支持远程智能监控，提供手机APP, 网页，PC监控台多途径， 实现一对一/一对多/多对一全面监控
可靠产品设计
全玻璃纤维双面电路材，配合大跨距元件，结实，耐腐蚀，大幅提高环境适应性, 合理风道设计配合三防漆涂敷，有效避免粉尘污染物堆积侵蚀电路
开放性设计
强劲DSP 核心及开放性设计架构使机器有较强的可定制性， 契合自动化，智能化监控系统
