力锐斯成功案例

内江工业产业园某涉密单位项目





LPSRITS ROW单排封闭冷热通道系统

模块化数据中心





深圳力锐斯电子有限公司

2024年3月



项目基本信息

l项目名称：内江工业产业园某涉密单位项目

l项目方案：LPSRITS ROW单排封闭冷热通道系统模块化数据中心

l项目建设时间：2024年3月

l项目建设地址：四川省内江市东兴区汉安大道上海宝冶内江服务外包产业园一期项目部

方案简介

LPSRITS ROW单排封闭冷通道系统模块化数据中心解决方案，是整合了供配电、制冷、监控、机柜、布线、安防等多个系统的一体化数据中心产品解决方案，主要场景应用在金融、教育、中小企业，政府、能源等领域。

LPSRITS ROW采用模块化、标准化设计，以机柜作为基础单元，将配电、UPS、空调都进行机柜化设计，实现以机柜为最小颗粒度进行模块化的部署和极速交付，具有占地面积小、快速部署、扩容灵活、智能管理和节约成本等特点。

内江工业产业园某涉密单位项目采用了如下配置：

l  LRS-61442标准服务器机柜：6台

l  综合柜：1台，基于LRS-61442标准机柜集以下设备于一体：

Ø单路125A/3P机架式配电单元：1套

Ø 12.5KW机架式精密空调：2台

ØLRS-MRAP10动环监控系统：1套

l  单排冷热通道相关配置：1套

l  HY100KVA高频三三UPS主机：1台

l  6-GFM-200 12V200AH蓄电池：80节

方案价值

客户企业应用LPSRITS ROW单排封闭冷热通道系统模块化数据中心解决方案之后，可以获得如下价值：

1. 安全：

l一体化设计，系统协调工作，强弱电分离，避免干扰和兼容性问题；

l供配电系统可采用N+1或2N冗余部署，提高安全等级；

l门禁、视频监控、全智能动力环境监控，任何风吹草动都能及时告警；

l消防联动，密闭冷通道顶部采用活动顶板，不影响气体灭火系统。

2. 高效：

l一体化集成机柜，一站式解决方案，占地面积小、施工速度快；

l模块化UPS、行级制冷单元，减少能量损耗、提高系统效率；

l部分工程产品化，实现工厂预制，提高机房建设效率。

3. 节约成本：

l快速安装组建，缩短施工周期，减少外配套工程；

l支持边使用边升级扩容，无需一次性投入大量建设资金；

l空间利用率上是传统机房机柜的3倍，模块化UPS和机柜行级空调、密闭冷通道，节能40%以上，长期运维拥有明显的节能优势。

4. 灵活：

l模块化设计，可以按需建设，分步实施，方便扩容，降低了机房的复杂性；

l去工程化设计使得数据中心建设设备化、快速化、个性化成为可能；

lIT机柜内灵活安装服务器、存储、网络设备，网络柜与走线槽等集成在模块中，网络灵活部署。

5. 智能：

l功能完备的综合监控管理系统，嵌入式网络型监控，轻松实现远程监控和管理各功能模块；

l通过多种传感器、采集器，可实现包括供配电、UPS、空调、微环境、漏水、视频等多种不间断实时监测功能，并配置门禁管理；

l具备邮件、短信、声光等多种告警途径，实时发出告警信息，协作管理者解决问题；

l存储设备数据、统计PUE值，为机房管理者提供真实的运维数据，减轻工作量，促进机房事业发展。

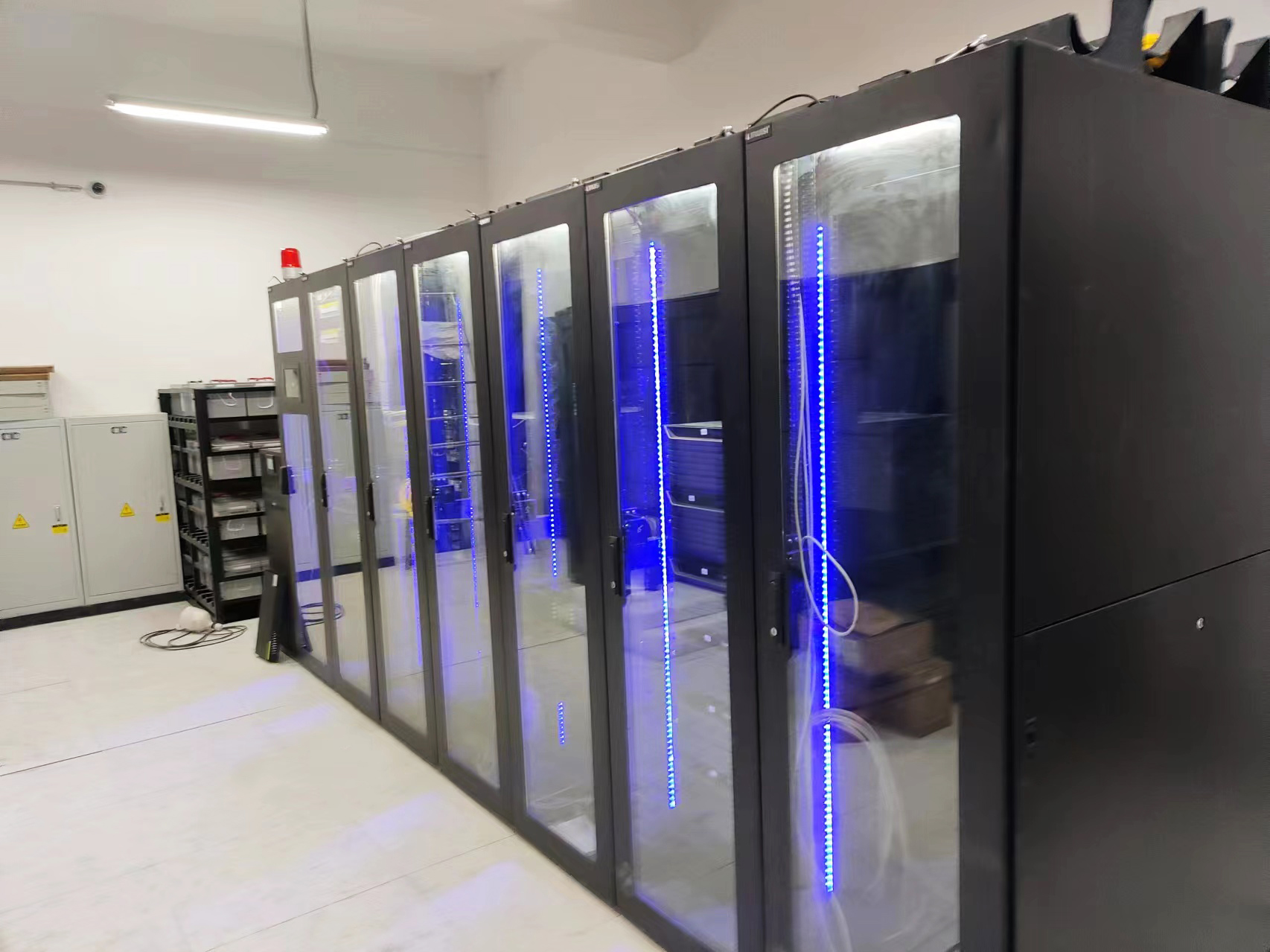

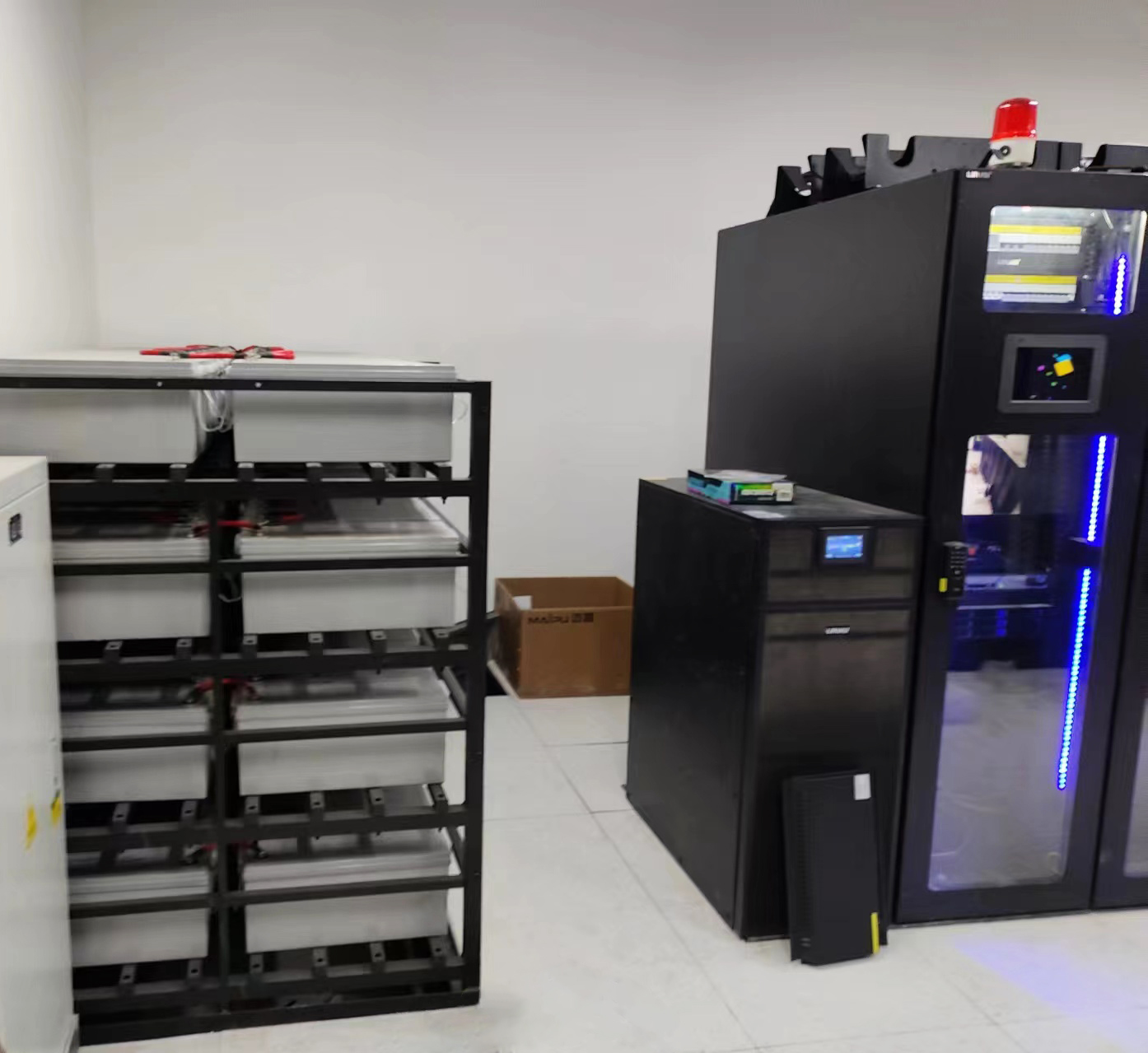

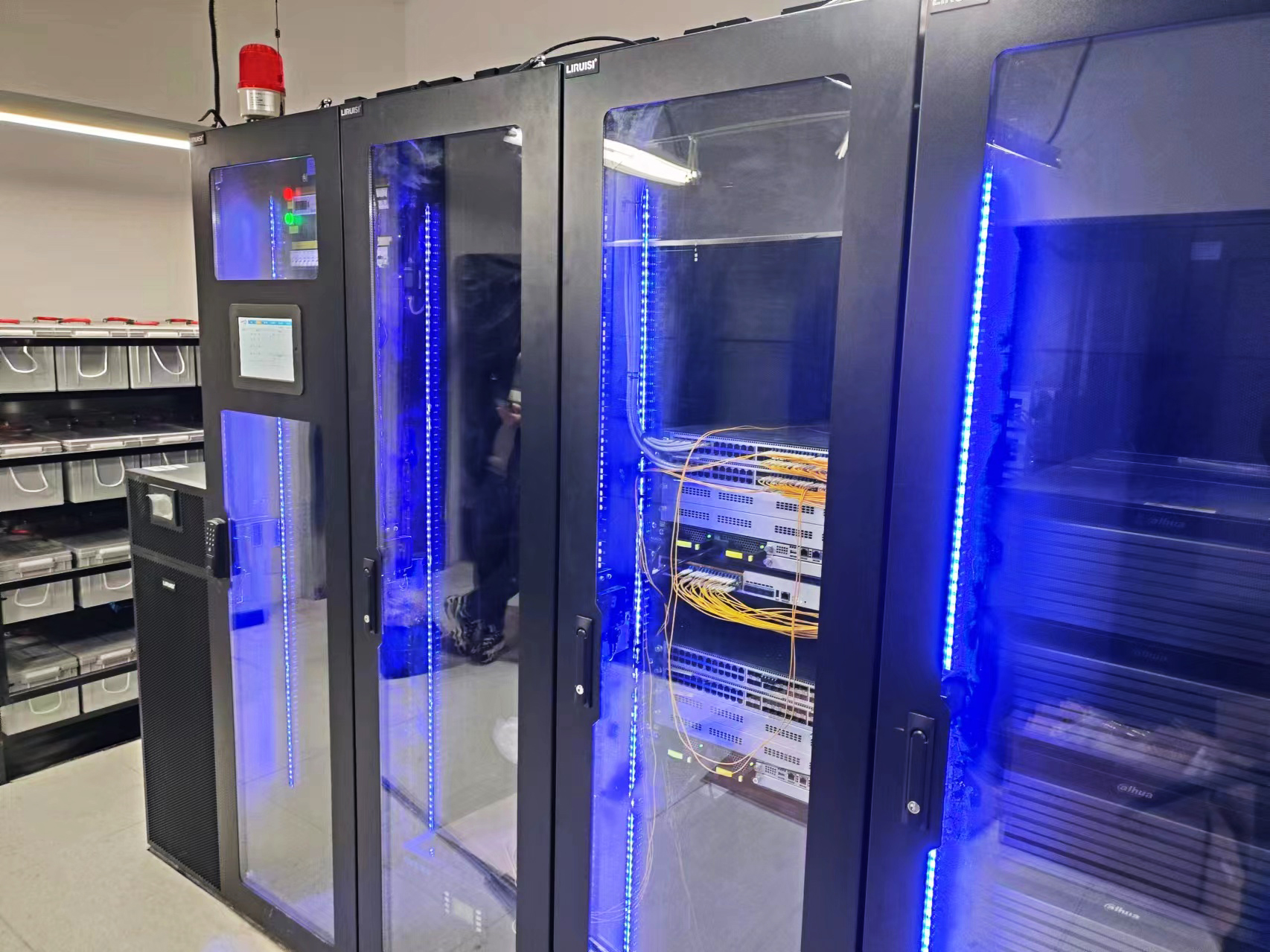

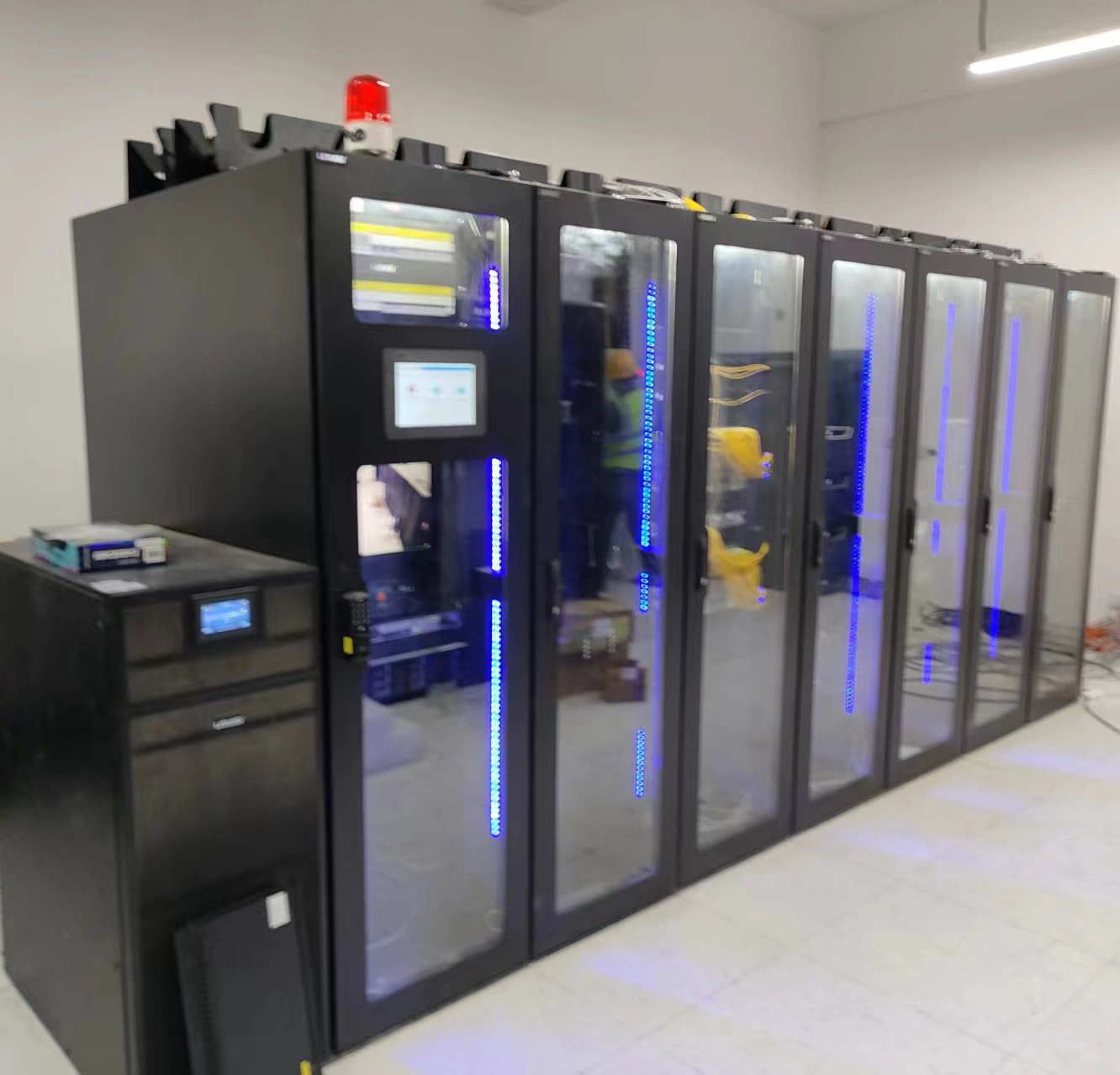

项目建设施工图
